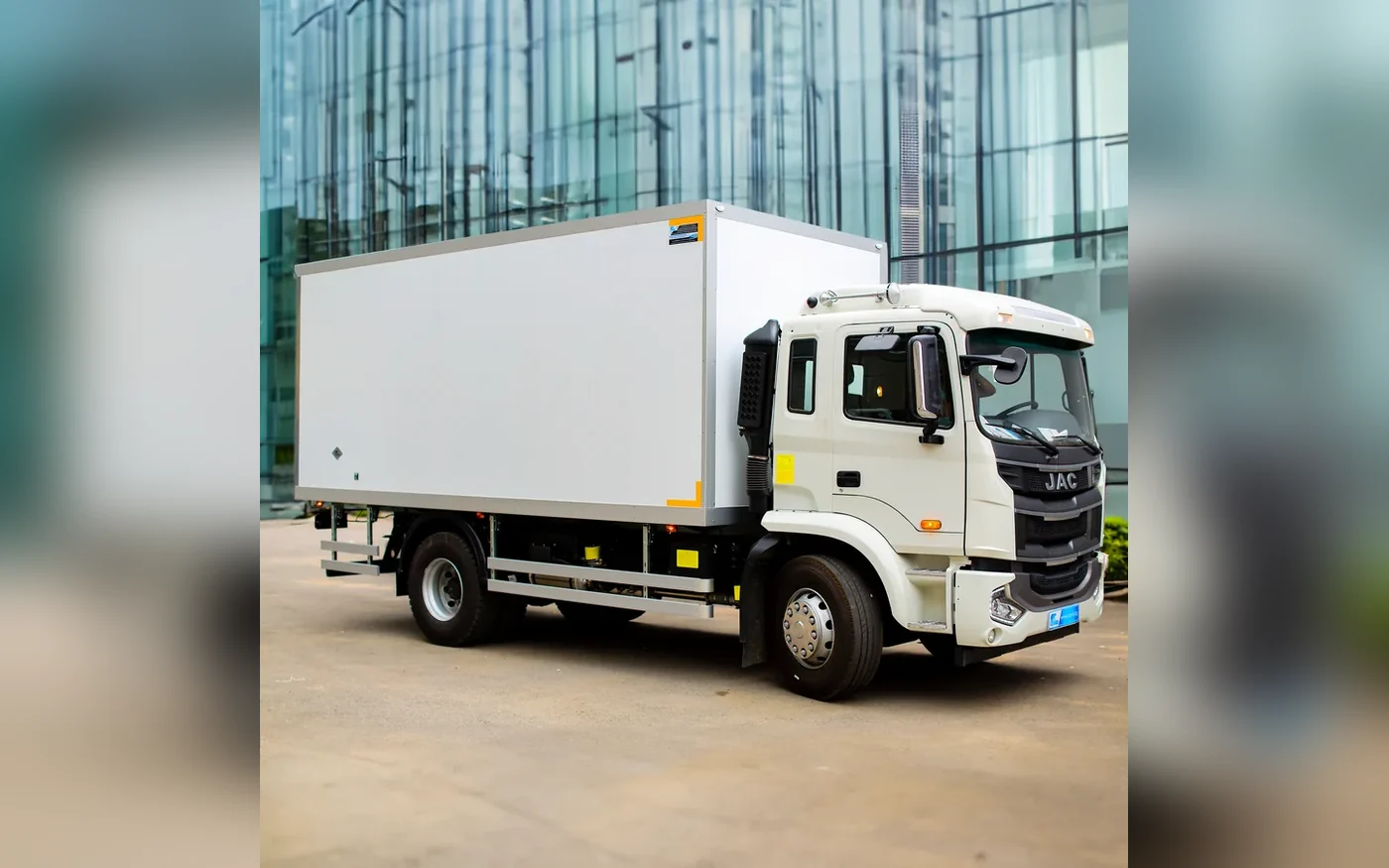

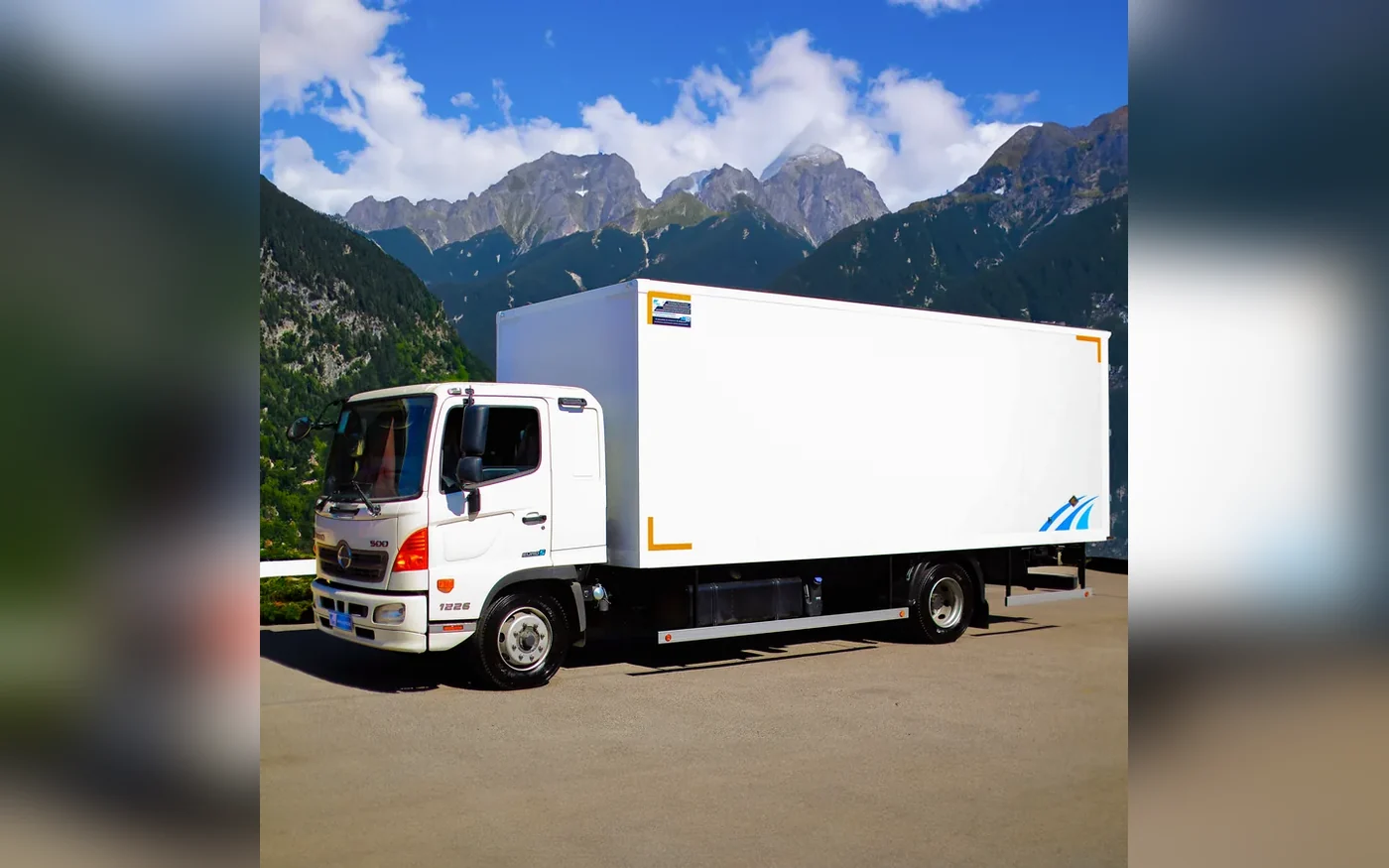

Алматыдағы изотермиялық фургон — жылдам дайындау мерзімі
Изотермиялық фургон-қондырма — бұл 50/80/100 мм сэндвич-панельден жасалған жылу оқшауланған шанақ, оны сіздің шассиіңізге орнатамыз: ол жүктің қызуын және суынуын өз тоңазытқыш агрегатынсыз баяулатады. Температуралық режимді қажет етпейтін өнеркәсіп тауарларын, техниканы және басқа жүктерді тасымалдауға жарайды, ал азық-түлік пен фармацевтика үшін шанаққа тоңазытқыш агрегатын оңай орнатуға болады. Алматыдағы өз цехы, 2 жыл кепілдік, жылдам дайындау мерзімі. Күнделікті тілде мұндай шанақты термобудка деп атайды — бұл бір және сол бұйым.
Рефрижератордың изотермиялық фургоннан қандай айырмашылығы бар екеніне сенімді емессіз бе? Түсіндірмені оқыңыз: Рефрижератор дегеніміз не.
Термобудка — әңгімеде де, іздеуде де ең жиі кездесетін атау. Құжаттарда дәл сол бұйым былай аталады: изотермиялық фургоны немесе изотермиялық үстеме шанақ, жарнамаларда кездеседі термофургон, термокузов және жай ғана будка-термос. Қатесімен де жазады — «термобутка». Әңгіме әрқашан біреу туралы: жүктің қызуы мен суынуын баяулататын сэндвич-панельден жасалған жабық шанақ.
Термобудка нені істейді және нені істемейді
Термобудка сақтайды температураны, бірақ жасамайды суық. Салқындатылған жүк тиелсе — ол ұзағырақ салқын күйінде қалады; жылы жүк тиелсе — суымайды. Қызу жылдамдығы панель қалыңдығына байланысты: 50 мм — өнеркәсіп тауарлары және қысқа қалалық маршруттар, 80 мм — салқындатылған өнімдер, 100 мм — ыстыққа немесе кейін тоңазытқыш агрегат орнатуға арналған қор.
Егер жүк тек «қызбауы» ғана емес, белгіленген температурада жүруі тиіс болса, термобудкаға тоңазытқыш қондырғы орнатады — сонда шығады рефрижератор. Шанақ сол күйінде қалады: рефрижератор — бұл термобудка плюс ХОУ.
Термобудканы неден жинайды
Сэндвич-панельден жасалған қаңқасыз шанақ: сыртқы және ішкі қаптамасы шыныпластиктен, олардың арасында экструдталған пенополистирол. Панельдерді вакуумдық үстелдерде желімдейміз, бұрыштарын анодталған алюминий профилімен тартамыз, еден жылытылған әрі суық көпірлерсіз, есік ойығы — үш камералы тығыздағышы бар тот баспайтын болаттан. Қаңқаның болмауы мұнда принципті: қаңқалы будкада қабырғалар суық көпірі болып жұмыс істейді де, мәлімделген жылытқыш қалыңдығы мән-мағынасын жоғалтады.
Қандай көліктерге орнатады
Термобудканы нақты шассиге жасайды — ГАЗельден және Kia Bongo-дан JAC N90 және орта тоннажды көліктерге дейін. Жаңа көлікке де, сіздікіне де орнатамыз, шассиге зауыттық кепілдік сақталады; қажет болса ресімдейміз техпаспортқа өзгерістер. Мерзімі — 14 жұмыс күнінен, шанаққа кепілдік — 2 жыл.
Бір сұраныстың артында үш түрлі сценарий тұр, олардың құны бірнеше есе ерекшеленеді.
🚚
Дайын көлік
Изотермиялық шанағы орнатылған шасси, бірден алып кетуге болады. Ұзындығы мен көлемі бойынша үлгілік конфигурация жарасатын жағдайға келеді. Дайын көліктер
🏭
Өз шассиіне шанақ
Изотермиялық шанақ нақты шассиге жасалып, соған орнатылады. Шассиге зауыттық кепілдік сақталады. Өндірістің негізгі сценарийі — ішкі өлшемдер жүк пен паллетке қарай белгіленеді. Есептеу шанақ
🔧
Бар шанақты жылыту
Өнеркәсіп тауарлары фургоны іштен сэндвич-панельмен жылытылып, изотермиялыққа айналады. Конструкцияның өзгеруі құжатпен рәсімделеді. Фургонды жылыту · техпаспорттағы белгі
Таңдау
Жаңа изотермиялық шанақ па, әлде жүрісі бар қолданылған ба
Изотермиялық фургондар бойынша іздеу нәтижесінде алдымен жүрісі бар техника жарияланымдары шығады. Қолданылған шанақ кіреберісте арзанырақ, бұл — оның тексерілетін жалғыз артықшылығы.
Сэндвич-панельдің күйі сырттан оқылмайды. Дымқыл жылытқыш массасын арттырып, жылу оқшаулағыш қасиетін жоғалтады, панельдің қабаттануы тек жүктеме кезінде байқалады, тозған тығыздағыш есіктің бүкіл периметрі бойынша жылу өткізеді. Изотермиялық шанақ суық өндірмейді — ол қол жеткізілген температура айырмасын ұстап тұрады, сондықтан оқшаулағыштың жоғалуы бірден емес, ұзақ жолда байқалады.
Жаңа шанақ тапсырмаға қарай жиналады: температуралық режимге қарай панель қалыңдығы — 50, 80 немесе 100 мм, паллетке қарай ішкі өлшемдер, мырышталған қаңылтыр немесе шыныпластик қаптама, зауыттық кепілдік. Дайындау мерзімі — 14 күннен бастап.
Суық тізбегі талаптарына изотермиялық шанақ келмейді: онда тоңазытқыш қондырғы орнатылады да, шанақ рефрижераторға айналады.
COND изотермиялық шанағының әр торабы үлгіден бір деңгей жоғары жасалған: экструдталған пенополистиролды сэндвич-панель, суық көпірлерсіз жылытылған еден, тот баспайтын ойық, анодталған жиектеме, үш камералы тығыздағыш, ақ шатыр, тұтас қалыпталған қанаттар, шыныпластик есіктер және коррозияға төзімді фурнитура. Төменде — тораптар бойынша: материалы, неге солай және бұл сізге не береді.
Экструдталған пенополистирол жылытқышы бар сэндвич-панельдер
Материалы: қаңқасыз сэндвич-панель 50/80/100 мм: қапталған металдан (стандарт) немесе FRP шыныпластиктен (премиум) қаптама, ішінде — экструдталған пенополистирол.
Неге солай: экструдталған пенополистирол — жылытқыштардың ішіндегі ылғалды ең аз сіңіретіні: ылғал жинамайды және уақыт өте жылу оқшаулау қасиетін жоғалтпайды. Жылу өткізгіштігі — 0,032 Вт/(м·К), қысуға, үзілуге, июге және ығысуға жоғары механикалық беріктік — панель жел мен дірілден түсетін динамикалық жүктемені өшіреді.
Пайдасы: шанақ суықты бірінші жылы да, оныншы жылы да бірдей ұстайды — «шаршаған» оқшаулаусыз және суыққа кететін шығынның өсуінсіз.
Суық көпірлерсіз жылытылған еден
Материалы: еден — сол экструдталған пенополистиролды сэндвич-құрылым; фургонды рамаға бекіту тесіп өтетін бекіткішсіз орындалған.
Неге солай: еденді тесіп өтетін бекіткіш — суық рамаға кететін жылу көпірлері. Біздің бекіту схемасы оларды болдырмайды.
Пайдасы: суық еден арқылы «кетпейді» — агрегат азырақ жұмыс істейді, отын мен ХОУ ресурсын үнемдейсіз.
Анодталған алюминий профильден жасалған жиектеме
Материалы: панельдердің барлық сыртқы қырлары мен жіктері анодталған алюминий профилімен жабылған.
Неге солай: панель жиектері — тиеу кезіндегі осал жер; анодталған алюминий оларды соққыдан қорғайды, жіктерді герметизациялайды және тот баспайды.
Пайдасы: шанақ жіктері бойынша «ажырамайды», герметикалығы мен тауарлық түрін бүкіл қызмет мерзімінде сақтайды.
Тот баспайтын болаттан жасалған есік ойығы
Материалы: артқы есік ойығының рамасы тот баспайтын болаттан.
Неге солай: бұл шанақтың ең жүктелген және ең «ылғал» аймағы — конденсат, жаңбыр, реагенттер; ойық архитектурасы статикалық және динамикалық жүктемені біркелкі таратады.
Пайдасы: ойық жылдар бойы тот баспайды, есік әрқашан герметикалық жабылады — шанақ периметр бойынша суық жоғалтпайды.
Есіктердің үш камералы тығыздағышы
Материалы: есіктердің бүкіл периметрі бойынша үш камералы резеңке тығыздағыш профиль.
Неге солай: үш тізбекті камера үш тығыздау контурын береді — суықты, шаңды және ылғалды бір камералы баламалардан айтарлықтай жақсы ұстайды.
Пайдасы: есіктер арқылы жылу жоғалту минималды: тұрақты температуралық режим және тоңазытқыш агрегатына азырақ жүктеме.
Шатырдың ақ түсі
Материалы: шатырдың сыртқы қаптамасы — ақ қапталған металл.
Неге солай: ақ бет күнді шағылыстырады: ақ шатырдың температурасы қараға қарағанда шамамен үштен бірге төмен — бұл фургон ішіндегі температураға тікелей әсер етеді.
Пайдасы: жазда Қазақстанның +40 °C күнінде шанақ үстінен азырақ қызады — режимге тезірек шығады және ХОУ-ға жүктеме азаяды.
Тұтас қалыпталған қанаттар
Материалы: дөңгелек доғаларының тұтас қалыпталған пластик қаптамалары.
Неге солай: пластик тот баспайды және тастан майыспайды, ал жіксіз тұтас пішін ажырамайды және дірілдемейді.
Пайдасы: доғалар мен шанақ кір мен тастан қорғалған, көлік боямасыз түрін сақтайды.
Шыныпластик (FRP) есіктер
Материалы: жылытқышы және резеңке изотермиялық тығыздағышы бар FRP шыныпластиктен жасалған екі қабатты есіктер.
Неге солай: шыныпластик тот баспайды және металдан жеңіл, жиегін конденсат пен температура айырмасы «жүргізбейді».
Фурнитура: стандартта мырышталған, опция бойынша тот баспайтын
Материалы: стандартта мырышталған болаттан, премиум жинақтамада тот баспайтын болаттан жасалған түймелі құлыптар, топсалар мен тұтқалар.
Неге солай: ашу нүктелері күніне ондаған рет жұмыс істейді және коррозия мен мұздан бірінші істен шығады.
Пайдасы: құлыптар қыста қатып қалмайды; тот баспайтын болат — қарқынды азық-түлік логистикасы мен қысыммен жуу үшін.
Опциялар
Опциялар — фургонды өз міндетіңізге қарай жинаңыз
Логистикаңызға арналған опциялар — бүйір есіктен гидроборт пен жүк бекіткішке дейін. Құрамын тапсырыс кезінде келісеміз.
Бүйір есік
Борттағы бір немесе екі жақтаулы есік — артқы есіктерді ашпай нүктелер бойынша жылдам түсіру.
Иірімді алюминий еден төсемі
Фанераның орнына иірімді алюминий: ылғал сіңірмейді, шірімейді, оңай жуылады, ұзағырақ қызмет етеді.
Гидроборт
Гидравликалық көтергіш борт — ауыр паллеттерді рампасыз және тиегішсіз тиеу.
Такелаж рейкасы
Қабырғалардағы перфорацияланған рейка — жүкті кез келген биіктікте белдіктермен және қалқалармен бекіту.
Едендегі жүк бекіту сақиналары
Тартпа белдіктерге арналған еденге батырылған сақиналар — жүк бұрылыста және тежегенде жылжымайды.
Тіреуіш штангалар
Қабырғалар арасына тірелетін жылжымалы штангалар — шанақты бөледі және жүкті сырғудан ұстайды.
Сипаттамалары
Изотермиялық шанақтың техникалық сипаттамалары
Сэндвич-панельдің қалыңдығы температуралық режимге қарай таңдалады: 0 °C үшін 50 мм, −10 °C үшін 80 мм және −20 °C мұздату үшін 100 мм. Жинақтама — металдан стандарт немесе FRP шыныпластиктен премиум. Төменде — нақты параметрлер.
Температуралық режимге қарай панель қалыңдығы
Температуралық режим
Сэндвич-панель қалыңдығы
Типтік жүктер
0 °C — салқындатылған
50 мм
сүт өнімдері, гастрономия, көкөніс, жеміс
−10 °C — жартылай мұздатылған
80 мм
жартылай фабрикаттар, салқындатылған ет, нан-тоқаш
−20 °C — мұздатылған
100 мм
балмұздақ, мұздатылған ет пен балық
Жинақтамалар: стандарт және премиум
Параметр
Стандарт
Премиум
Сыртқы қаптама
қапталған металл
FRP шыны пластик
Фурнитура
мырышталған болат
тот баспайтын болат
Артқы ойық
тот баспайтын болат
тот баспайтын болат
Қырларды жиектеу
анодталған алюминий
анодталған алюминий
Ішкі әрлеу
мырышталған болат + ылғалға төзімді фанера
FRP шыны пластик
Шанақтың габариттері мен параметрлері
Параметр
Мәні
Шанақ ұзындығы
9,5 метрге дейін — шасси габаритіне қарай
Ені / биіктігі
2,6 м-ге дейін / КҚ жалпы биіктігі 4 м-ге дейін (шасси биіктігіне байланысты)
Қабырға қалыңдығы
50 / 80 / 100 мм
Қабырғаның жылу өткізгіштігі
0,4 Вт/(м·°C) кем
Пайдалы көлемі
1-ден 70 м³-ге дейін
Шанақтың өз салмағы
жобаға қарай жеке есептеледі
Температуралық режим
тоңазытқыш жабдығынсыз — қоршаған орта температурасы
Жылытқыш материалы
экструдталған пенополистирол
Кепілдік
сервистік қызмет көрсету шартымен 2 жыл
Неге біз
Изотермиялық фургондарды неге COND-тан алады
Сегіз факт, әрқайсысы сан және дәлелмен: 2001 жылдан бері меншікті цех, конструкторлық бөлім, автомобиль суығындағы тәжірибе 1997 жылдан, кузовқа 2 жыл кепілдік.
24 жыл
2001 жылдан бері өз өндірісіміз
Сэндвич-панельдерді өндіріп, шанақты Алматыдағы өз цехымызда құрастырамыз. 2000-нан астам шығарылған шанақ.
0,4 Вт
Қабырғаның жылу өткізгіштігі 0,4 Вт/(м·°C) кем
Суық көпірлерсіз қаңқасыз панель жылуды баяу өткізеді — алдын ала салқындатылған жүк қысқа жолда суықты ұзағырақ ұстайды. Әр шанақта өлшейміз.
100 мм
+40 °C ыстыққа 100 мм-ге дейінгі панель
Қалыңдықты режимге қарай таңдаймыз: 50/80/100 мм. Қазақстан жазы үшін бұл «жетті» мен «бұзылды» арасындағы айырма.
Жылдам
Дайындау мерзімі
Типтік шанақ — 14 жұмыс күнінен, мерзімді шартта бекітеміз. Көпшіліктегідей «2 ай күтіңіз» емес.
2 жыл
2 жыл кепілдік және 10–15 жыл ресурс
Тот баспайтын ойық пен анодталған жиектеме тот баспайды. Шанақты кейін ауыстырмай рефрижераторға қайта жабдықтауға болады.
Өз КБ
Конструкторлық бөлім
Шанақты жасау алдында жобалап, әр бөлшегін пысықтаймыз — типтік үлгіні сіздің шассиіңізге жай ғана келтірмейміз.
1997 жылдан
Автомобиль суығындағы тәжірибе
Көлікке арналған кондиционерлер және рефрижераторлармен 1997 жылдан жұмыс істейміз — шанақты ғана емес, тоңазытқыш жабдығын да білеміз.
Беріктік қоры
Жоғары жүктемелі логистикаға
Ірі гараждардың жүктемесін ескеріп жасаймыз — тиеу мен пайдаланудағы осал жерлерді күшейтеміз.
Қолданылуы
Изотермиялық фургон қандай жүктерге жарайды
Изотермиялық шанақ — тасымалдау кезінде температуралық режимді қажет етпейтін жүктерге: ол ыстықтан, суықтан, шаңнан және жауын-шашыннан қорғайды, бірақ берілген температураны ұстамайды. Азық-түлік немесе фармацевтика үшін суық тізбек қажет болса, тоңазытқыш агрегатын орнатып, шанақты рефрижераторға оңай айналдыруға болады.
Компанияңызды, атыңызды және телефоныңызды қалдырыңыз — менеджер шассиіңізге, шанақ ұзындығына және жинақтамаға қарай нақты құнын есептеп, бір күн ішінде хабарласады.
Процесс
Тапсырыс қалай өтеді — 5 қадам
Өтінімнен дайын фургонды алуға дейін — мерзімдері көрсетілген 5 ашық қадам. Типтік шанақты шартқа қол қойғаннан кейін 2–3 аптада береміз.
1
Өтінім
Байланыс деректері мен шасси мәліметтерін, жүк түрі мен режимді қалдырасыз.
сол күні
2
Есептеу және өлшеу
Құнын есептейміз, қажет болса шассиді өлшейміз.
1–2 күн
3
Шарт
Спецификацияны, бағаны, мерзімді және алдын ала төлемді бекітеміз.
1 күн
4
Өндіріс
Шанақты жасап, өз цехымызда шассиге орнатамыз.
жылдам мерзім
5
Беру
Герметикалығын тексереміз, кепілдікпен және құжаттармен береміз.
дайын болғанда
FAQ
Изотермиялық фургондар туралы жиі қойылатын сұрақтар
Изотермиялық фургон-қондырма — жүк көлігінің шассиіне орнатылатын сэндвич-панельден жасалған жылу оқшауланған шанақ. Оның тоңазытқыш агрегаты жоқ және өзі суытпайды — тек герметикалық және қабырғалардың төмен жылу өткізгіштігі (0,4 Вт/(м·°C) кем) есебінен жылу алмасуды баяулатады, берілген температураны ұстамайды. Температуралық режимді қажет етпейтін жүктерге жарайды; азық-түлік немесе фармацевтика үшін шанаққа тоңазытқыш агрегатын орнатуға болады.
Сатып алуға болады, бірақ жүрісі бар шанақтың тексерілетін сипаттамалары азырақ. Сэндвич-панельдің күйі сырттан оқылмайды: дымқыл жылытқыш массасын арттырып, жылу оқшаулағыш қасиетін жоғалтады, қабаттану тек жүктеме кезінде байқалады, тозған тығыздағыш есік периметрі бойынша жылу өткізеді. Панель мен тығыздағыштар сатып алар алдында бөлек тексеріледі.
Дайын көлікті бірден алып кетуге болады, ол үлгілік конфигурация жарасқанда келеді. Өз шассиіне шанақ жүкке қарай жасалады: ішкі өлшемдер паллетке, панель қалыңдығы температуралық режимге белгіленеді, шассиге зауыттық кепілдік сақталады. Үшінші нұсқа — тұрған өнеркәсіп тауарлары шанағын жылыту және конструкция өзгерісін рәсімдеу.
Термобудканы дайын көлікпен сатып алуға немесе өз шассиіне шанақ тапсырыс беруге болады — бұл бір бұйым, изотермиялық фургон. Дайын көліктер қоймадағы бөлімде, нақты шассиге арналған шанақ өлшеу мен температуралық режим бойынша есептеледі.
Жоқ, бұл — бір бұйымның атаулары. Құжатта ол изотермиялық фургон немесе изотермиялық үстеме құрылым, ауызекі тілде — термобудка, жарияланымдарда — термофургон немесе термокузов.
Изотермиялық фургонның шанағында жылу оқшаулау (сэндвич-панель) бар, бірақ тоңазытқыш агрегатынсыз ол термос сияқты жұмыс істемейді: оқшаулау сыртқы ыстық пен суықтың енуін баяулатады, ішіндегі температураны ұстамайды. Рефрижератор — сол шанақ, нақты режимді жасап ұстайтын тоңазытқыш-жылытқыш қондырғымен (ХОУ) жабдықталған. Біздің шанақтар ХОУ орнатуға арнап жобаланған — изотермді агрегатпен толықтырып, шанақты ауыстырмай рефрижераторға айналдыруға болады.
0 °C режимі (салқындатылған жүктер) үшін 50 мм панель жеткілікті. −10 °C үшін 80 мм, −20 °C терең мұздату үшін — 100 мм қолданылады. Температура неғұрлым төмен және сырты ыстық болса, панель соғұрлым қалың: жазғы +40 °C болатын Қазақстан климатында бұл өте маңызды.
Изотермиялық шанақ өздігінен берілген температураны ұстамайды — тек жылу оқшаулау есебінен жүктің қызуын және суынуын баяулатады. Алдын ала салқындатылған жүк қысқа қалалық бағытпен жеткізіледі, ал ұзақ тасымалдау немесе мұздату үшін шанаққа тоңазытқыш-жылытқыш қондырғы (ХОУ) орнатылады.
Қабырғалар — қаңқасыз сэндвич-панель: екі қабат қаптама (стандартта қапталған металл немесе премиумда FRP шыныпластик), араларында экструдталған пенополистирол. Барлық қырлар анодталған алюминий профилімен жиектелген, артқы ойық — тот баспайтын болаттан.
Баға шанақ ұзындығына, қажетті температура режиміне арналған панель қалыңдығына және жинақтамаға (стандарт немесе премиум FRP) байланысты. Компания атауын, есіміңіз бен телефоныңызды көрсетіп өтінім қалдырыңыз — менеджер нақты құнын есептеп, сізбен байланысады.
Типтік изотермиялық шанақты 14 жұмыс күнінен бастап өндіреміз. Стандартты емес шасси немесе күрделі жинақтамаға жеке жобалар — 3–6 апта. Нақты мерзім шассиді өлшегеннен кейін шартта бекітіледі.
Кез келген жеңіл және орташа тонналы шассиге: FAW, Kia Bongo, Hyundai Porter және HD, ГАЗель мен ГАЗон Next, JAC, Isuzu, Iveco Daily, Hino, КамАЗ. Шанақ нақты көліктің габариттері мен жүк көтергіштігіне қарай, шассидің зауыттық кепілдігін сақтай отырып жеке жобаланады.
Иә. Шанаққа тоңазытқыш-жылытқыш қондырғыға арналған күшейткіштер алдын ала салынады. Кейін ХОУ орнатасыз (Carrier, Элинж, Kaida және т.б.) — ол шасси қозғалтқышынан, Stand By 220/380 В электр жетегінен немесе автономды жұмыс істейді. Бұл ретте шанақ қайта жасалмайды.
Кепілдік — сервистік қызмет көрсету шартымен 2 жыл. Шанақ 10–15 жыл қызмет мерзіміне есептелген: анодталған алюминий мен тот баспайтын артқы ойық тот баспайды, ал қаңқасыз панель шанақты тез «қартайтатын» суық көпірлерін бермейді.
Иә. «Термобудка», «термофургон», «будка-термос» — изотермиялық фургонның халықтық атаулары. Құжаттар мен шартта бұйым изотермиялық фургон немесе изотермиялық үстеме шанақ деп аталады.
Дұрысы — «термобудка», «будка» сөзінен. «Термобутка» жазылымы іздеуде жиі кездеседі, бірақ бұл — қате. Құжаттардағы ресми атауы — изотермиялық фургон немесе изотермиялық үстеме шанақ.
Бұл панель қалыңдығына, сырттағы температураға, шанақ көлеміне және есіктің қаншалықты жиі ашылуына байланысты — әмбебап сан жоқ. Есепті нақты міндетке жасаймыз: жүкті, маршрутты және жолдағы уақытты айтыңыз, қажетті панель қалыңдығын атаймыз.
Өздігінен жоқ: ол тек қызуды баяулатады, суық жасамайды. −18 °C режимі үшін 100 мм панельден жасалған шанақ плюс тиісті қуаттағы тоңазытқыш қондырғы керек — яғни бұл әлдеқашан рефрижератор.
