Sanden зауыттық деректері бойынша (Universal Fact Sheet және SD Compressor Service Guide).
| Түрі | ашық поршеньді, тербелмелі шайба (wobble plate), 7 поршень |
| Жұмыс көлемі | 155 см³/айн (9,5 текше дюйм) |
| Суыту қуаты | 8 кВт-қа дейін |
| Айналым жиілігі | 700–6 000 айн/мин (қысқа мерзімде 8 000-ға дейін); Sealed HD орындалуы — 4 000 |
| Айналу бағыты | тек сағат тілімен (CW) |
| Шкив | сынашалы A Ø106–153 мм (1 немесе 2 арна) немесе поликлинді PV Ø110–176 мм (2 арна); сондай-ақ B, C, M |
| Муфта кернеуі | 12 В немесе 24 В (электромагниттік) |
| Шығыстар (порттар) | артқы тік және артқы көлденең тік — O-ring/Tube-O 7/8" және 3/4", ротолок 1"-14 (бас орындалуына қарай) |
| Бекіту | құлақшалар (ear mount) немесе тікелей (direct mount) — қондырғы кронштейніне |
| Муфта саңылауы | 0,4–0,8 мм |
| Хладагент | R134a (Sanden SP-10 майы); көлік тоңазытқышында R404A-мен қолданылады — POE майы |
| Салмағы | компрессор 4,5 кг + муфта 2,4 кг ≈ жинақта 6,9 кг (SHD — 8,0 кг) |
← Барлық компрессорлар · TM13 · TM16 · Sanden SD5H14/SD5S14 · Sanden SD5H11 · Компрессордың құрылысы және ақаулары

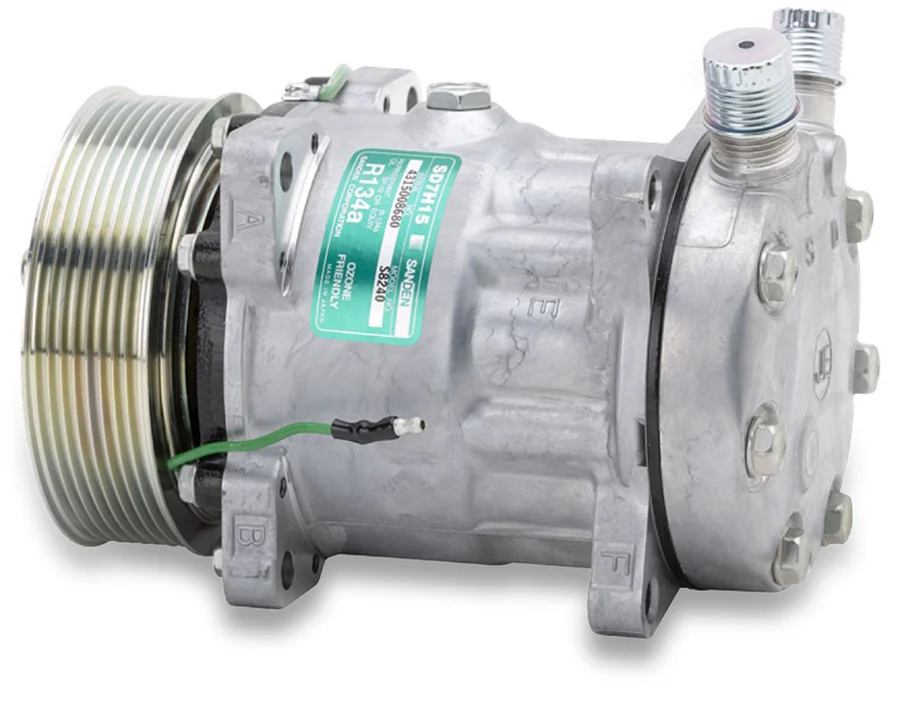

SD7H15 — Sanden SD базалық желісіндегі ең қуатты компрессор және орта әрі үлкен көлемді рефрижератор шанақтары үшін ең жиі таңдау. Мына тоңазытқыш қондырғыларына жарайды: Carrier, Элинж, Thermo King және белдікті жетегі бар ашық компрессорлы басқа агрегаттарға, сондай-ақ кабина мен салонның қосымша кондиционер жүйелеріне. Орындалуы шкивімен (сынашалы A немесе поликлинді PV), бас түрімен және шығыс орналасуымен, сондай-ақ 12/24 В муфта кернеуімен ерекшеленеді — тапсырыс беру кезінде қондырғыңыздың конфигурациясын нақтылаңыз.
Май туралы маңызды жайт: жаңа компрессордың ішінде — тасымалдау майы (зауыттық консервация). Жүйені орнату және толтыру кезінде тоңазытқыш агрегатыңыздың нұсқаулығына сәйкес маймен толтыру қажет: түрі мен мөлшерін қондырғы өндірушісі белгілейді (R134a үшін Sanden өзінің SP-10 майын көрсетеді, R404A үшін POE майы қолданылады). Ұзын шлангілі көліктерге арналған Sanden зауыттық әдістемесі: май мөлшері (см³) = [(хладагент толтырмасы граммен × 0,06) + 66] ÷ 0,9, әр 3 м шлангіге қосымша 30 см³ және 33 см³ қор. Контурдағы май үлесі хладагент массасының 3,3–8 % аралығында болуы тиіс: майдың артықтығы жылу алмасуды нашарлатады, жетіспеушілігі компрессорды істен шығарады. Іске қосар алдында корпустан азотты шығарыңыз және цилиндрлерден майды тарату үшін муфтаның қысым тақтасын қолмен 5–6 рет айналдырыңыз.
Өндірушінің монтаж жөніндегі ұсынымдары: айналу — тек сағат тілімен (CW), шкивтердің осьтестігі 1 мм-ден нашар емес, электромагниттік муфтаның саңылауы 0,4–0,8 мм (1,3 мм-ден асатын саңылауда муфта қосылуын тоқтатады). Sanden бойынша белдік керілуі: сынашалы A — 55±2 кгс, поликлинді PV6 — 90±2 кгс, PV8 — 120±2 кгс. Тарту моменттері: бас болттары M8 — 34,3 Н·м, M6 — 13,7 Н·м, май құю тығыны — 19,6 Н·м, ротолок штуцері 1"-14 — 36,3 Н·м, муфта якорінің сомыны 1/2"-20 — 30,4 Н·м. SD7H15 үшін құлақшалы да, тікелей бекіту де қолжетімді — кронштейн түрін қондырғы өндірушісі анықтайды. Жұмыс істеген жүйеге орнату кезінде май мөлшері агрегат нұсқаулығы бойынша теңгеріледі; контур ластанған жағдайда шаю және сүзгі-құрғатқышты ауыстыру міндетті.
Sanden түпнұсқа компрессорларын зауыттық қаптамада, азотпен консервациялап және тасымалдау майымен жеткіземіз — бөлшектеусіз және компоненттерді ауыстырусыз. Моделі, орындалу нөмірі және май толтыру көлемі корпустағы зауыттық биркада көрсетілген.
Компрессорға кепілдік берілмейді. Компрессор күйін біз бақылай алмайтын тоңазытқыш жүйесінің ішінде жұмыс істейді: лас май, хладагенттің дұрыс емес мөлшері немесе майдың болмауы жарамды компрессорды қысқа уақытта істен шығарады. Сондықтан агрегат нұсқаулығына сәйкес дұрыс монтаж бен толтыру шешуші мәнге ие — бұл жұмыстарды орнатушы орындайды. COND сервисінде орнатылған жағдайда монтаж жұмыстарына кепілдік береміз.
